Экскурсии в Большое Алматинское ущелье.

Большое Алматинское ущелье, расположено на высоте от 984 до 3503,3 (перевал Озерный) м. н. у. м., находится в русле одноименной реки, на северном склоне Заилийского Алатау, на территории природного парка "Иле-Алатау" в Бостандыкском районе города Алматы.

Минуем проспект Аль-Фараби и наш путь лежит на юг по дороге, ведущей в верховья ущелья. Улица, по которой проложена дорога, до плотины в ущелье застроена многочисленными кафе и ресторанами на любой привередливый вкус.
Минуем плотину в Большом Алматинском ущелье, строительство, которой велось с 1976 и закончилось в 1980 году. Высота сооружения 40 метров, длина 422 метра. Плотина удержала катастрофический сель, который угрожал городу 3 августа 1977 года.
Сель выплеснулся из правого притока Большой Алматинкий - реки Кумбель-Су. Через 920 метров после плотины, одна из дорог поворачивает налево в ущелье Казашка, где после гостиницы «Кумбель» начинается пешеходная тропа в урочище Кок-Жайляу и далее в ущелье Малоалматинское протяженностью 12 километров.
Через 2700 метров после плотины, мы попадаем в окрестности Второй ГЭС. Отсюда одна дорога направляется вправо в ущелье Проходное, другая дорога идет прямо в основное ущелье.

Общие сведения о каскаде ГЭС в ущелье Большом Алматинском.

Каскад состоит из 10 ныне эксплуатируемых малых гидроэлектростанций, из которых 9 принадлежат АО «Алматинские электрические станции», а одна (экспериментальная ГЭС) - Казахскому НИИ энергетики имени академика Ш. Ч. Чокина.
Все ГЭС построены по деривационной схеме, некоторые из них используют значительный напор. Принцип работы каскада предусматривает последовательное использование воды, отработавшей на верхней ступени, нижней ступенью, при этом все станции оборудованы обходными трубопроводами и водосбросами, позволяющими работу нижележащих ступеней при отключении одной или нескольких станций.
Основным источником воды является Большое Алматинское озеро, также используется сток притоков Большой Алматинки - рек Кумбель-Су, Проходная, Казачка и ручья Мраморный. ГЭС № 6,7,8, а также ГЭС № 9, 10 и 11 однотипны по конструкции.

Строительство каскада ГЭС на реке Большая Алматинка.

Строительство каскада ГЭС на реке Большая Алматинка было предусмотрено планом ГОЭЛРО еще в 1920 году, однако до начала Великой Отечественной войны работы начаты не были. С началом Великой Отечественной войны Государственный Комитет Обороны СССР принял решение о строительстве на реке Большая Алма-Атинка каскада гидроэлектростанций для обеспечения электроэнергией эвакуированных с европейской части СССР заводов и предприятий.
Проектирование и подготовительные работы были начаты Ленинградским отделением института «Гидропроект» в 1942 году, а с апреля 1943 года началось непосредственно строительство первых электростанций. Строительство ГЭС велось в тяжелых условиях силами жителей города, военнослужащих и заключенных, преимущественно вручную.
В апреле 1944 года была пущена первая ГЭС каскада - № 11, 5 сентября и 17 сентября того же года были запущены ГЭС № 5 и ГЭС № 9. В 1944 году было начато строительство ГЭС № 6 и ГЭС № 7, законченное в 1946 году. В марте 1948 года была пущена ГЭС № 8, и на этом строительство первой очереди каскада было завершено.
Наиболее крупные ГЭС комплекса (Верхне-Алматинская и ГЭС № 2) были введены в строй в октябре 1953 и июле 1959 года соответственно, ГЭС № 8а - в 1954 году. Каскад Алматинских ГЭС как организация был образован 9 августа 1948 года.
До 1960-х годов выработка каскада ГЭС составляла до 60 % в общей выработке электростанций Алма-Атинской энергосистемы. В настоящее время эта доля снизилась до 5 - 6 %. В то же время, электростанции каскада благодаря высокой маневренности играют важную роль в обеспечении надежности функционирования энергосистемы, а также в обеспечении водоснабжения Алматы.
С момента строительства каскад ГЭС принадлежал государственному предприятию РЭУ «Алматыэнерго» («Казахэнерго»). В 1996 году каскад ГЭС, как и другие электростанции Алматыэнерго, был приватизирован и передан под контроль бельгийской компании «Трактебель».
В 2000 году станции были выкуплены и перешли под контроль ЗАО «КазТрансГаз», в 2001 году куплены акиматом города Алматы, затем ГЭС перешли в собственность Правительства Казахстана, войдя с 2007 года в состав государственной компании АО «Алматинские электрические станции».
Как известно в поселке Казачка (новое название Кокшокы) с начала 40-ых годов прошлого столетия, в основном жили балкарцы эвакуированные с Кавказа. В частности, одна из семей балкарцев прибыла сюда в 1942 году и молодой человек, которому в ту пору было 16 лет, многое рассказывал итальянской журналистке о пленных японцах и деталях строительства Первой и Второй ГЭС в Большеалматинском ущелье.

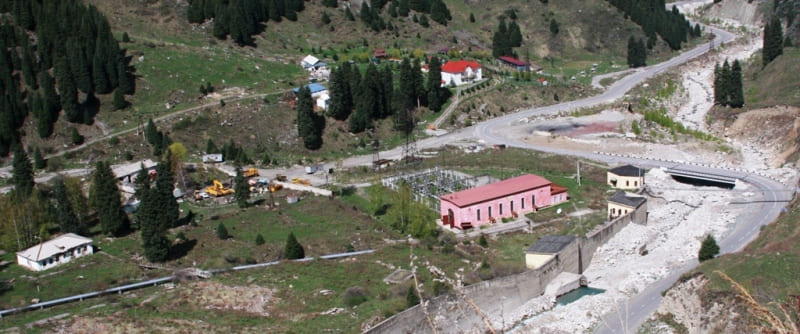

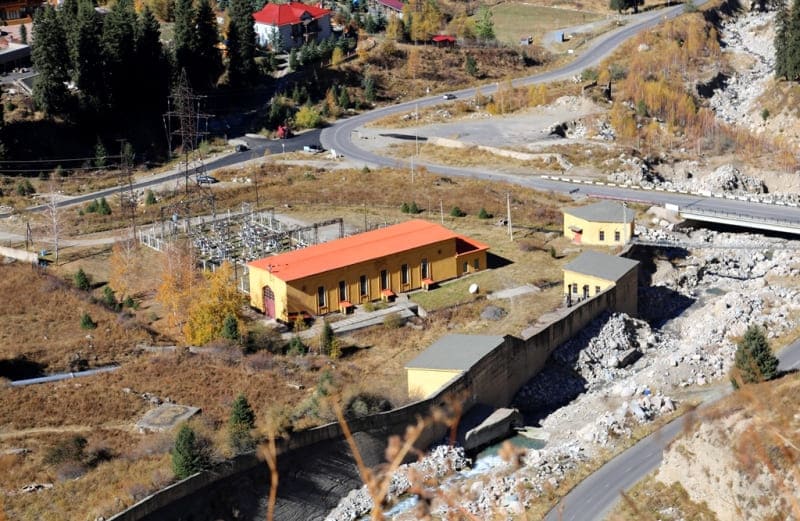

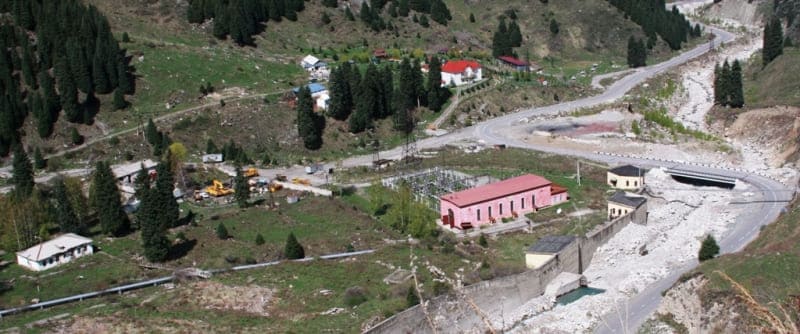

Верхне-Алматинская ГЭС, Первая ГЭС, «Озерная», Алматинская ГЭС № 1 в Большом Алматинском ущелье.

В марте 1953 года пущена в эксплуатацию Первая ГЭС «Озерная», расположенная на высоте 1938 м. н. у. м. Является головной станцией каскада, осуществляет водозабор из Большого Алматинского озера, обеспечивая работу всех остальных ступеней. Самая мощная ГЭС каскада и самая высоконапорная гидроэлектростанция Казахстана.
В здании ГЭС были установлены три итальянских агрегата фирмы «Ансальдо Сан-Джиорджио» изготовленные в Италии в 1948 году, оборудование работает до настоящего времени.  Первая ГЭС являлась самой высоконапорной гидроэлектростанцией на всем пространстве бывшего СССР. Работы при строительстве каскада ГЭС были слабо механизированы и все трудоемкие операции выполнялись практически вручную. При этом необходимо заметить, что вдоль трубы, которая поднимается на юг, по склону от Первой ГЭС была проложена узкоколейная железная дорога для транспортировки труб по склону.
Установленная мощность ГЭС - 15,6 МВт, среднегодовая выработка электроэнергии, по разным источникам - 67 или 55 млн кВт·ч.
Сооружения гидроэлектростанции включают в себя:
намывную плотину высотой 12 метров, созданная на естественной плотине завального происхождения, эксплуатационный и катастрофический водосбросы, водоприемник, деривационный тоннель, уравнительный резервуар башенного типа высотой 21 метров, гарантийный водосброс с лотком и водобойным колодцем, здание дроссельного затвора, напорный металлический трубопровод длиной 3117 метров, диаметром 1,32 - 0,95 метров, рассчитанный на максимальный расход 3,6 м³/с; здание ГЭС; отводящий канал, аварийный водосброс.
В здании ГЭС установлены 3 горизонтальных гидроагрегата мощностью по 5,2 МВт с ковшовыми односопловыми гидротурбинами (диаметр рабочего колеса 1,57 метров), работающими при расчётном напоре 560 м (максимальный напор 581 м).
Турбины приводят в действие гидрогенераторы АТ-850/10 - 80. Напорные сооружения ГЭС образуют водохранилище - Большое Алматинское озеро. Площадь водохранилища составляет 0,42 км.кв., его полная и полезная ёмкость водохранилища составляет 13,2 и 6,5 млн метров кубических соответственно, что позволяет осуществлять сезонное и частично многолетнее регулирование стока.
Отметка нормального подпорного уровня водохранилища составляет 2507,5 метров, уровня мёртвого объёма - 2495 метров. По пути подъема к озеру на одном из серпантинов, открывается красивая панорама на ущелье и Первую ГЭС.

Географические координаты Первой ГЭС в ущелье Большом Алматинском: N43°04'58 E76°58'34

Географические координаты карцера на бывшей территории колонии-поселения в Большом Алматинском ущелье: N43°04'56 E76°58'38

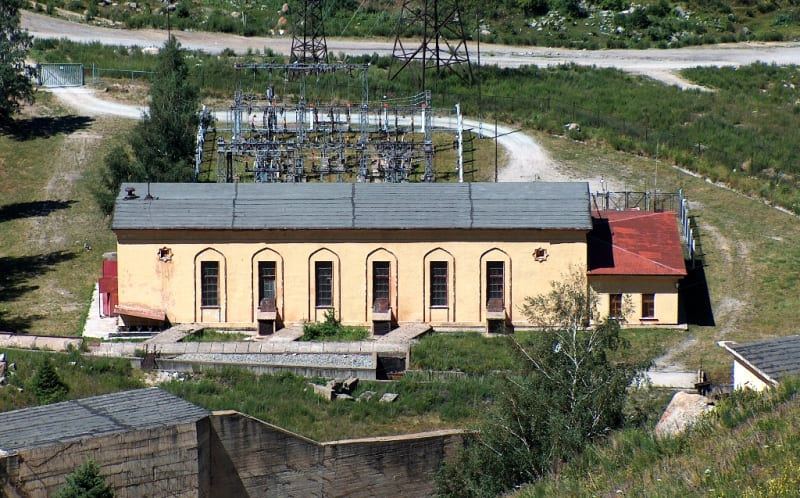

Алматинская Вторая ГЭС в Большом Алматинском ущелье.

С вводом Второй ГЭС, расположенной на высоте 1422 м. н. у. м., мощностью 14,3 МВт в июле 1959 года завершилось строительство гидростанций, использующих энергетический потенциал реки Большая Алматинка. С западного склона Большого Алматинского ущелья в окрестностях Второй ГЭС проложена труба протяженностью 940 метров, подающая воду на лопатки турбины электростанции.
Та же самая узкоколейная дорога проложена и от Второй ГЭС к концу подземного тоннеля проложенного по западному, (правому) склону ущелья откуда труба спускается к ГЭС. Вторая ГЭС является второй ступенью и вторая по мощности гидроэлектростанция каскада. Установленная мощность ГЭС - 14,4 МВт, среднегодовая выработка электроэнергии 85 млн кВт·ч.
Сооружения гидроэлектростанции включают в себя:
водозабор на реке Кумбель-Су, двухкамерный отстойник, длина каждой камеры 76 метров, ширина 2,8 метров, двухниточный дюкер под руслом реки Большая Алматинка, переключатель ГЭС № 1 - № 2, с водозабором из ручья Мраморный, также выполняет функции напорной башни.
Переключатель представляет собой колодец, в который с одной стороны подводится вода с Верхне-Алматинской ГЭС, а с другой вода может забираться в туннель ГЭС № 2 или сбрасываться в русло реки Большой Алматинки. Также в переключатель поступает сток ручья Мраморный;
напорный тоннель длиной 5,8 километров, диаметром 2 метра, уравнительная шахта, здание дроссельных затворов, напорный металлический трубопровод длиной 1174 метров, диаметром 1,32 - 0,97 метров, рассчитанный на максимальный расход 3,75 м³/с; здание ГЭС, отводящий канал.
В здании ГЭС установлены 3 горизонтальных гидроагрегата мощностью по 5,2 МВт с ковшовыми односопловыми гидротурбинами КВГ 179 х 16,4-1 (диаметр рабочего колеса 1,79 метров), работающими при расчётном напоре 499 м (максимальный напор 516,5 м).
Производитель гидротурбин - завод «Уралгидромаш». Турбины приводят в действие гидрогенераторы ГС-260/54-12 производства завода «Уралэлектроаппарат».

Географические координаты Алматинской Второй ГЭС в ущелье Большом Алматинском: N43°06'56 E76°54'59

Алматинская ГЭС № 5.

Введена в эксплуатацию в 1944 году. Установленная мощность ГЭС - 3,8 МВт, среднегодовая выработка электроэнергии 18 млн кВт·ч.
Сооружения гидроэлектростанции включают в себя:
водозабор на реке Проходная; отстойник, напорный бассейн, резервный трубопровод, металлический напорный трубопровод длиной 1484 метров, здание ГЭС, холостой водосброс.
В здании ГЭС установлен один вертикальный гидроагрегат с радиально-осевой турбиной РО 638-ВМ-100, произведённой заводом «Уралгидромаш», работающей при расчётном напоре 90 м (максимальный напор 95 м). Генератор ВГСА-260/44-10, производства завода «Уралэлектроаппарат».

Географические координаты Алматинской ГЭС № 5 в ущелье Большом Алматинском: 43°07′40″ 76°54′33″

Алматинская ГЭС № 6.

Введена в эксплуатацию в 1946 году. Установленная мощность ГЭС - 2,5 МВт, среднегодовая выработка электроэнергии 15 млн кВт·ч.
Сооружения гидроэлектростанции включают в себя:
в здании ГЭС установлен один горизонтальный гидроагрегат с радиально-осевой турбиной, произведённой американской фирмой Leffel, работающей при расчетном напоре 55 м. Турбина приводит в действие гидрогенератор АТ-1-10 фирмы General Electric.
Напорный трубопровод металлический, двухниточный, длиной 740 м, заменен в 1992 году.

Алматинская ГЭС № 7.

Введена в эксплуатацию в 1948 году. Установленная мощность ГЭС — 2,5 МВт, среднегодовая выработка электроэнергии 15 млн кВт·ч.
Сооружения гидроэлектростанции включают в себя:
в здании ГЭС установлен один горизонтальный гидроагрегат с радиально-осевой турбиной, произведённой американской фирмой Leffel, работающей при расчетном напоре 56 м. Турбина приводит в действие гидрогенератор АТ-1-10 фирмы General Electric.
Турбина приводит в действие гидрогенератор АТ-1-10 фирмы General Electric. Напорный трубопровод металлический, двухниточный, длиной 611 м, заменен в 1992 году.

Географические координаты Алматинской ГЭС № 7 в ущелье Большом Алматинском: 43°09′51″ 76°53′43″

Алматинская ГЭС № 8.

Введена в эксплуатацию в 1948 году. Установленная мощность ГЭС - 2,5 МВт, среднегодовая выработка электроэнергии 16 млн кВт·ч.
Сооружения гидроэлектростанции включают в себя:
водозаборное сооружение на реке Казачка, дюкер, безнапорный трубопровод, напорный бассейн, холостой сброс и помещение задвижек, напорный трубопровод длиной 1067 метров (ранее использовался деревянный трубопровод, заменённый в 1984 году), здание ГЭС, отводящий канал.
В здании ГЭС установлен один горизонтальный гидроагрегат с радиально-осевой турбиной, произведённой американской фирмой Leffel, работающей при расчетном напоре 61 м (максимальный напор 64 м). Турбина приводит в действие гидрогенератор АТ-1-10 фирмы General Electric.

Алматинская ГЭС № 8а.

Запуск ГЭС состоялся в 1954 году, в настоящее время выведена из эксплуатации. Установленная мощность ГЭС - 0,8 МВт, среднегодовая выработка электроэнергии 6,4 млн кВт·ч.
Сооружения гидроэлектростанции включают в себя:
в здании ГЭС установлен один горизонтальный гидроагрегат с радиально-осевой турбиной РО-300ГФ84, работающий при расчетном напоре 25 м, произведена предприятием ТМЗ, город Рига. Генератор МС323-6/12, произведён Харьковским электромеханическим заводом.

Алматинская ГЭС № 9.

Введена в эксплуатацию в 1944 году. Установленная мощность ГЭС - 0,84 МВт, среднегодовая выработка электроэнергии 6,5 млн кВт·ч.
Сооружения гидроэлектростанции включают в себя:
в здании ГЭС установлен один горизонтальный гидроагрегат с радиально-осевой турбиной РО-447-ГМ-700, произведённой на машиностроительном заводе имени С. М. Кирова в городе Алматы, работающий при расчетном напоре 32 м.
Генератор ГС-140/49-10, производства завода «Уралэлектроаппарат». Напорный трубопровод металлический, длиной 254 м, заменен в 1994 году.

Алматинская ГЭС № 10.

Установленная мощность ГЭС - 0,84 МВт, среднегодовая выработка электроэнергии 6,5 млн кВт·ч.
Сооружения гидроэлектростанции включают в себя:
в здании ГЭС установлен один горизонтальный гидроагрегат с радиально-осевой турбиной РО-447-ГМ-700, произведённой на машиностроительном заводе имени С. М. Кирова в городе Алматы, работающий при расчетном напоре 32 м.
Генератор ГС-140/49-10, производства завода «Уралэлектроаппарат». Напорный трубопровод металлический, длиной 506 метров, заменен в 1998 году.

Алматинская ГЭС № 11.

Введена в эксплуатацию в 1944 году. Установленная мощность ГЭС - 0,84 МВт, среднегодовая выработка электроэнергии 6,5 млн кВт·ч.
Сооружения гидроэлектростанции включают в себя:
в здании ГЭС установлен один горизонтальный гидроагрегат с радиально-осевой турбиной РО-447-ГМ-700, произведённой на машиностроительном заводе имени С. М. Кирова в городе Алматы, работающий при расчетном напоре 32 м. Генератор ГС-140/49-10, производства завода «Уралэлектроаппарат». Напорный трубопровод металлический, длиной 413 метров, заменен в 1997 году.

Географические координаты Алматинской ГЭС № 7 в ущелье Большом Алматинском: 43°11′06″ 76°53′31″

Участники строительства каскада ГЭС в Большом Алматинском ущелье.

Существует много различных мнений об участниках строительства ГЭС в Большом Алматинском ущелье. Поскольку ГЭС приравнивались к стратегическим важным объектам энергетической инфраструктуры республики маловероятно, что для их строительства привлекались пленные японцы или немцы.
Строительство велось методом народной стройки, в которой приняли участие свыше 6000 жителей города, военнослужащие, заключенные. Касательно заключенных при строительстве ГЭС, японские военнопленные участие в строительстве ГЭС не принимали и это категорически запрещалось.
Создание каскада гидроэлектростанций в Большом Алматинском ущелье стало одним из наиболее масштабных инженерных проектов советского периода в горной зоне северного склона Заилийского Алатау. Работы велись в исключительно сложных природных условиях - в узком высокогорном ущелье с крутыми склонами, активными геодинамическими процессами, сезонными паводками и суровым климатом.
Строительство каскада осуществлялось силами рабочих и специалистов из Алматы, а также контингентом заключённых, привлекавшихся к тяжелым земляным, горнопроходческим и вспомогательным работам. Использование военнопленных на данных объектах не допускалось, поскольку гидроэнергетические сооружения имели стратегическое значение для энергоснабжения города Алма-Аты и прилегающих промышленных районов.
В условиях послевоенного времени безопасность и контроль над объектами энергетической инфраструктуры рассматривались, как приоритет государственного уровня. Основной объем работ выполнялся вручную или с применением ограниченного количества механизированной техники.
В горных условиях прокладывались подводящие деривационные каналы, тоннели, напорные трубопроводы, возводились плотины, водозаборные узлы и здания машинных залов. Значительная часть трасс будущих коммуникаций проходила по скальным бортам ущелья, где требовались буровзрывные работы и устройство подпорных стен.
Особую сложность представляло строительство в условиях активного горного рельефа: оползни, камнепады и селевые потоки неоднократно разрушали временные дороги, строительные площадки и вспомогательные сооружения.
Работы велись в сжатые сроки, зачастую круглогодично, с учетом короткого строительного сезона на больших высотах. Заключённые использовались преимущественно на неквалифицированных и физически тяжелых участках - выемке грунта, транспортировке камня, устройстве земляных дамб и расчистке русел.
Инженерные расчёты, монтаж оборудования, гидротехнические узлы и пусконаладочные работы выполнялись гражданскими специалистами, инженерами-гидротехниками и энергетиками. Создание каскада ГЭС не только обеспечило устойчивое электроснабжение города, но и стало важным этапом в освоении горных территорий Заилийского Алатау.
Вдоль ущелья появились дороги, линии электропередачи, технический поселок, что в дальнейшем способствовало развитию инфраструктуры, научных станций и рекреационных объектов. Сегодня гидроэлектростанции Большого Алматинского ущелья воспринимаются как органичная часть горного ландшафта, однако за их спокойной работой скрыт труд тысяч людей, осуществлявших строительство в условиях, где инженерная мысль постоянно сталкивалась с мощью и непредсказуемостью горной природы.
Японские военнопленные в Большом Алматинском ущелье работали в окрестностях нынешней плотины, они заготавливали камень. В строительстве каскада ГЭС и сопутствующих сооружений участвовали советские заключенные, свободного поселения, в простонародье «химики».
Для заключенных, в 100 метрах выше Первой ГЭС была построена колония-поселение из капитальных кирпичных и каменных (дикий камень) домов, столовой, кухни, санчасти, клуба и карцера. Карцер, существует по сегодняшний день на территории бывшей колонии-поселения.
Его помещения состоят из общего коридора и четырех камер размеров 4 х 2, с массивными металлическими дверями, в камерах есть небольшое зарешеченное окно, печь. В середине 70-ых годов XX века колония-поселение было перепрофилировано вначале в пионерский лагерь, затем в дом отдыха «Коммунальник», который начали интенсивно разрушать в начале 2000-ых годов.
Информация об этом была опубликована в газете “Central Asia” публиковавшаяся в Алматы и Бишкеке в начале 90-ых годов. Исследование истории Большого Алматинского ущелья и истории сооружения ГЭС проводила итальянская журналистка в 1992 году, которая встречалась с жителями поселка Казачка расположенного недалеко от устья реки Казашка.
Почти в 150 метрах южнее от Второй ГЭС располагался поселок энергетиков Кокшокы.

Строительство автомобильной дороги в Большом Алматинском ущелье.

В 1947 году от Второй до Первой ГЭС была проложена автомобильная дорога, по которой прошли первые грузовики-полуторки, завозившие строительный материал и грузы для строительства гидроэлектростанций и гидротехнических сооружений.

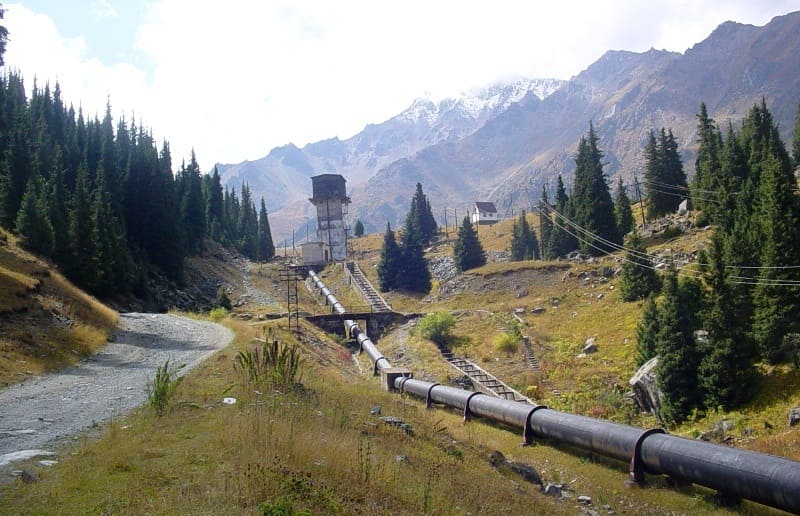

Водопровод и технологическая дорога ГЭС в Большом Алматинском ущелье.

От плотины Большого Алматинского озера проложена металлическая массивная труба протяженностью 3 километра, диаметром 2, 5 метра к Первой ГЭС. От Первой ГЭС на протяжении около 7 километров проложен подземный водопровод по западному склону ущелья на высоте 1900 м. н. у. м. к началу трубы, которая ведет ко Второй ГЭС. П
ерепад высот от Первой ГЭС, откуда начинается подземный трубопровод, к началу трубы над Второй ГЭС составляет 38 – 40 метров. Вдоль подземного водопровода осталась технологическая дорога протяженностью 5,8 километров, которая начинается с правого берега Большой Алматинки на высоте 1738 м. н. у. м.
Дорога траверсирует западный склон с юго-востока на северо-запад и выходит на высоту 1900 м. н. у. м., где из западного склона ущелья выходит трубопровод, начинающийся от Первой ГЭС. Местные туристы назвали эту дорогу «японской», видимо в память о японских военнопленных участвующих в строительстве отдельных зданий в городе Алматы.
В данное время технологическая дорога используется для пешеходных прогулок и пользуется большой популярностью среди туристов.

Перспективы модернизации и развития каскада ГЭС в Большом Алматинском ущелье.

ГЭС каскада отработали 60 - 70 лет, их оборудование требует замены и реконструкции. Разработан проект реконструкции и модернизации каскада, включающий модернизацию Верхне-Алматинской ГЭС и ГЭС № 2 с полной заменой оборудования и увеличением мощности станций до 19,5 МВт и 18 МВт соответственно, строительство нового здания ГЭС № 8а, строительство новой ГЭС № 12 вместо выводимых из эксплуатации ГЭС-9, ГЭС-10 и ГЭС-11, замена оборудования на распределительном устройстве ГЭС №7 со строительством новой ГЭС № 12. После реконструкции, мощность и выработка ГЭС должна возрасти.

Географические координаты панорамной площадки в Большом Аматинском ущелье: N43°04'47 E76°59'01

Литература:
Сенжерлиев Е. О. «Электрическая часть и автоматизация гидроэлектростанций Алматинского каскада ГЭС при параллельной работе». Алматинский университет энергетики и связи.
«Электроэнергетика Содружества Независимых Государств 2007 - 2017 г.г.». Исполнительный комитет электроэнергетического совета СНГ
«Энергетические ресурсы СССР, 1967 г.», с. 536.
«Энергетика Казахстана, 1998 г.», с. 169 - 170.
 «АЛЭС - Каскад ГЭС.» АО «Алматинские электрические станции».
 http://kazhydro.com/Каскад.html «Реконструкция и модернизация каскада ГЭС АО «АлЭС»»
 http://www.marketcenter.ru/content/doc-0-7310.html
Дукенбаев К.Д. «Энергетика Казахстана. Движение к рынку.» Алматы: Гылым, 1998 г. 584 с. ISBN 9965-01-099-4.
«Энергетические ресурсы СССР. Гидроэнергетичекие ресурсы.» Мостква, Наука, 1967 г. 600 с.
